這兩年很暢銷的晶工JK7300烤箱,從$3400賣到現在$1680
每一批都有點不太一樣,比如加熱管有的有陶瓷頭,有的就沒有
最為人詬病的,是溫控不穩,經常無預警加熱管失效
災情時有所聞,苦主苦不勘言
保固期內公司免費收送免費維修,但也造成不便,
過了保固期,更是直接進孤兒院,爹爹不疼姥姥不愛..
===================================================================
切記:晶工烤箱保固期內送修,要跟客服堅持--免費收送!!
不要答應公司自付運費,也不要答應各出一半..
保固期內送修,要堅持→是他們的產品不良,堅持免費收送!!
免費收送!!免費收送!!免費收送!!

===================================================================
這台晶工烤箱也終於有一天突然不熱了,沒過保固期
就是突然完全不加熱,原因是組裝品質不量,端子脫落
看看網路上別人的改機經驗,

好吧..乾脆趁自行維修,我也直接來改裝液漲式溫控開關!..
改機後溫度控制更穩定,電力也省了一半....
注意:改機後公司保固就沒了!!

這個改裝算簡單 !熟手約30分內可完工 !
花費不多,只要是可以轉溫度的烤箱都適用 !

不過還是建議最好是由懂電的人操刀 !

注意:風扇組的端子導線只有一條線,比頭髮還細的線,很脆弱!!

我手賤去拉一下這線..竟然一扯就斷...媽的~自作賤呀!

73001

73002

73003

73004

73005

73006

73007

73008

73009

73013

電路圖
1.沒裝小燈的版本

pw1

2.小燈與加熱管並聯的版本
這種接法無損電壓,
一旦溫控壞了加熱管就不熱,燈也不會亮
但加熱管壞了則無法偵測,燈還是會亮

 pw2



3.小燈與加熱管串聯的版本
溫控或加熱管壞了,燈就不亮..達到同步的效果
但這種接法可能會減損電壓,可能燈不亮或加熱管不熱

如果要採用這方法,請購買無電阻燈珠

pw3


要換掉的是這個電偶簧片溫控開關

73010

73014

73015

73022
接線部分,只要把原開關的2條線端子,改接到新開關的兩端點即可

73021

73016

73020

73023

73024

73025

73026



基本款到這裡就算完工了..裝上外殼就可使用!!

===============

接下來是進階版
風扇組,定時器,功能開關都不要動

73011

73017

73012

73041

73019



準備材料...線材跟小燈

73018

安裝小燈,與加熱管通電同步,
這樣加熱管是否有在加熱運作,可一目瞭然

73027

一定要注意絕緣處理,以免短路燒毀

73028

73029



裝隔熱棉,一定要買不燃燒的陶瓷纖維棉,避免高溫起火!!

73030

73031

73032

73033

73034

73035

73036

73037

730372

73038

73039

73040



4449

======================================================
普通沒分上下火的烤箱也可以改上下火獨立溫控
以尚朋堂為例

001
由孩子動手,邊學邊做

002

008
拆開外殼,把溫度開關跟分火開關拆下
003

安裝上下兩組液漲溫度開關,
就可把上下火獨立控制,做烘焙會方便很多

004a
上火加熱管接到上液漲開關"1"的位置
下火加熱管接到下液漲開關"1"的位置
定時器的輸出接到兩液漲開關"c"的位置
004
再安裝好感溫棒,(上面有圖,不再贅述)
這樣就可以了

005

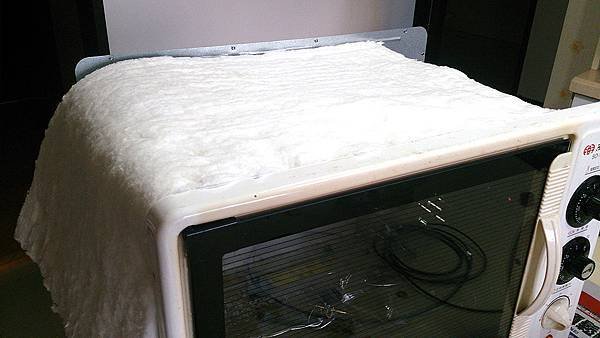

測量裁切保溫棉,切記要用錫箔紙包起來
007
一切安裝完畢,蓋上外殼...完工!!
